Новая технология: насосы с противогазовыми столбами, специально предназначенные для высокогазовых и наклонных скважин
2025-06-15
Принцип работы пневматического насоса:
Насосы с пневматическим стержнем относятся к механическому нефтедобывающему оборудованию, используемому для производства откачки из нефорсующихся скважин, особенно для малопроницаемых, легких залежей, нефти с высоким соотношением нефти и газа, средней глубины наклона и насосной добычи нефти. Как правило, на низкопроницаемых месторождениях в разной степени существует явление « пяти чувствительности» (гидрочувствительность, кислотная чувствительность, соленая чувствительность, щелочная чувствительность, быстрочувствительность) для увеличения добычи скважин и устранения ущерба, нанесенного пласту « пятью чувствительностями», как правило, принимаются меры по защите пласта. Одной из мер является эксплуатация скважины без давления, как правило, в случае простой конструкции подземной колонны трубы, диаметра сужения подземного инструмента, относительно небольшого диаметра расширения, в основном с использованием подземных и наземных инструментов, оборудования в процессе работы, чтобы вывести наружную среду под устьем скважины и устья скважины, но в настоящее время внутренняя технология работы скважины без давления не является зрелой (давление выше 5 МПа трудно достичь), а в случае сложной подземной колонны трубы, диаметра усадки и диаметра расширения относительно невелика. Еще одной мерой является бурение скважин под давлением, главным образом для скважин с более высоким давлением и сложными столбами подземных труб. Защитники пласта обычно добавляются в входящую жидкость для уменьшения загрязнения пласта входящей жидкостью, но входящая жидкость по - прежнему неизбежно наносит ущерб пласту, и поэтому в различных ситуациях необходимо применять методы работы скважин под давлением с различными диапазонами использования.
2.Пути и средства:
В настоящее время для добычи нефти используются два основных типа подземных глубоких насосов. Один из них - трубчатый насос, особенностью которого является то, что при спуске скважины, как правило, необходимо отделить насос от плунжера и спускать скважину, сначала насос должен быть упрощен с трубой под скважину, в настоящее время до заданного положения (глубина подвески насоса), плунжер насоса соединяется в нижней части насосного столба в скважину, после столкновения с насосом, верхняя опора регулирует противоударное расстояние, поэтому при проверке насоса насос должен быть полностью поднят из трубы, чтобы удалить насос, рабочая нагрузка относительно велика. Другой тип - стержневой насос, порядок работы контрольного насоса и трубчатый насос имеют большую разницу, насос может быть полностью погружен в трубу, при спуске колонны насоса необходимо на заданной глубине подвески насоса соединить фиксированный опорный разъем в целом в трубу, при спуске насоса верхний соединительный штуцер стержневого насоса соединяется с нижним концом колонки насоса, весь насос подвешен под насосным штоком, спускается в скважину с насосным штоком, пока защелка на насосе не застряла на насосе крепежный замок крепежный штуцер, который в целом не останавливается, а затем поднимает плунжер, чтобы отрегулировать расстояние натяжения, при проверке насоса нужно будет только поднять насос, Выйдите, поэтому рабочая нагрузка контрольного насоса мала, лучше подходит для использования в скважинах средней глубины, глубоких скважинах и низкопроницаемых залежах с плохой способностью подачи жидкости в пласт. Из нынешнего применения этих двух насосов на месте, хотя трубчатый насос имеет различные характеристики типа насоса для удовлетворения различных условий добычи, но без специального наземного оборудования трудно реализовать работу насоса для контроля скважины без давления: в то время как существующие стержневые насосы с использованием обычного рабочего оборудования могут выполнять работу насоса для контроля скважины без давления, но не могут удовлетворить потребности в низкопроницаемых залежах нефти, высокой доле нефти и газа и добыче наклонных скважин.
Эта практическая модель предназначена для преодоления вышеуказанных технических недостатков, обеспечивает новый тип стержневого насоса - пневматического стержневого насоса, который может быть защищен от газа и распыления и подходит для откачки нефти из наклонных скважин.
Для достижения этих целей данная практическая модель принимает следующие меры:

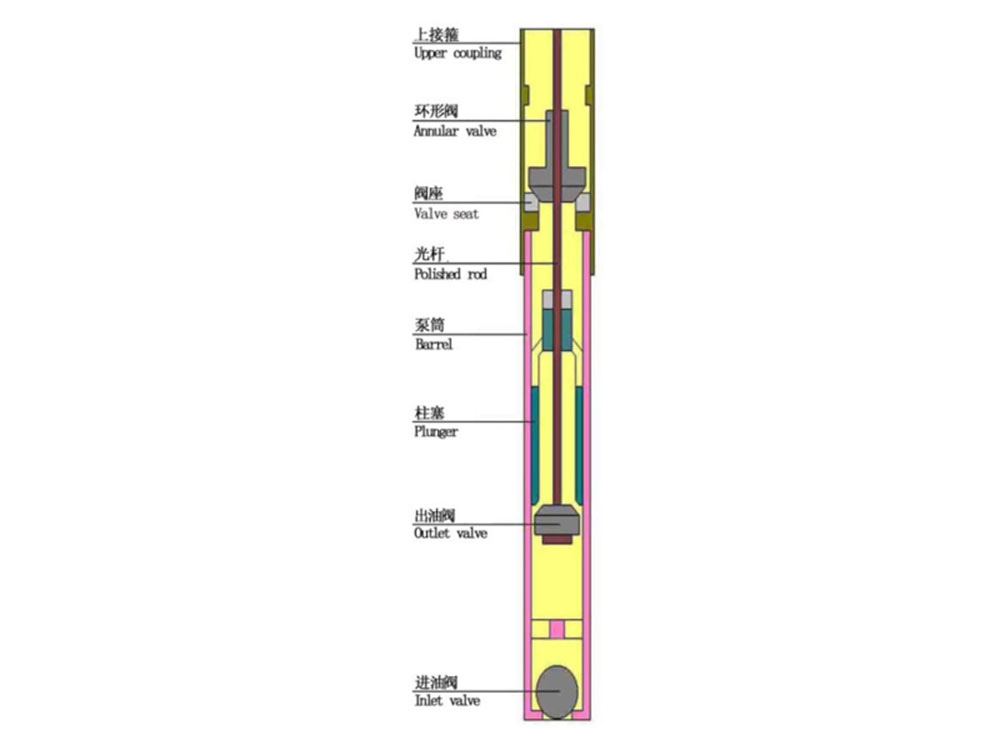

Насос с воздушным стержнем состоит в основном из наружной трубы, тяги, насоса, поршня и так далее. Внешняя структура наружной трубы: верхняя часть наружной трубы соединяется с опорным сиденьем через хомут, опорное сиденье соединяется с переходным штуцером трубопровода через внешний опорный разъем: нижняя часть наружной трубы соединяется с основной частью одностороннего клапана через верхний разъем одностороннего клапана, нижняя часть основного корпуса одностороннего клапана соединена с нижней. Верхняя внутренняя структура насоса с пневматическим стержнем такова: верхняя часть тяги соединяется с разъемом насосного стержня двумя параллельными головками, а нижняя часть соединяется с крышкой плавающего клапана. Средняя конструкция внутреннего слоя насоса: верхний конец насоса соединен с сиденьем кожаной чаши через верхний разъем насоса, сиденье кожаной чаши соединено с опорной трубой через пружинные когти, верхний конец опорной трубы соединен с крышкой кольцевого клапана через внутреннюю опорную головку кольцевого давления; Нижний конец насоса соединен с крышкой неподвижного клапана, которая соединена с ходовым стержнем через неподвижное соединение Верра. Верхняя часть поршня соединяется с верхней крышкой плавающего клапана через верхнюю часть поршня, а нижняя часть соединяется с нижней частью поршня через нижнюю крышку плавающего клапана.
В крышке верхнего клапана над поршнем установлен верхний клапан, состоящий из верхнего шара, верхнего сиденья, нижнего клапана под поршнем - нижний клапан, состоящий из нижнего шара и нижнего сиденья: верхний и нижний клапаны устанавливаются для выполнения функции предохранителя, а другой плавающий клапан выполняет функцию уплотнения, когда один плавающий клапан по какой - то причине закрыт слабо. В крышке неподвижного клапана в нижней части насоса имеется неподвижный клапан, состоящий из неподвижного шара и неподвижного сиденья. Верхняя крышка плавающего клапана, нижняя крышка плавающего клапана и внутренняя часть неподвижного клапана состоят из нескольких цилиндров, некоторые из которых вырезают среднюю - большую цилиндрическую поверхность на несколько секций дуги, в то время как средний большой цилиндр разрезает малую цилиндрическую поверхность, оставляя только одну дугу. Используя эту структуру, шар клапана может двигаться только вверх и вниз по большому цилиндру в середине, опираясь на вырезанную небольшую дугу, жидкость проходит через зазор между четырьмя малыми цилиндрическими поверхностями и шарами клапана, так как шар клапана может двигаться только вверх и вниз, не может отклоняться вправо, так что его гравитация может быстро вернуться к седлу клапана, тем самым уменьшая время, когда шар клапана открывается и закрывается после движения насосного стержня, что облегчает работу в наклонной скважине.
В верхней части насоса с пневматическим стержнем в крышке кольцевого клапана имеется пневматический кольцевой клапан, состоящий из разъема кольцевого клапана, верхнего сиденья кольцевого клапана, уплотнительного кольца и нижнего сиденья кольцевого клапана. Соединение кольцевого клапана прикрепляется к верхнему сиденью кольцевого клапана резьбой, а нижнее сиденье кольцевого клапана закреплено в крышке кольцевого клапана через внутреннюю опору кольцевого прижима. Верхний конец тяги проходит через разъем кольцевого клапана, верхнее сиденье кольцевого клапана, после чего уплотнительное кольцо соединяется с разъемом насосного стержня. Цель установки пневматического кольцевого клапана заключается в уменьшении давления открытия плавающего клапана, уменьшении объема остаточного газа в полости всасывания насоса и увеличении объема всасываемой жидкости в полости насоса, тем самым уменьшая влияние газа на всасываемую жидкость насоса и устраняя возникновение явления газового замка; В то же время кольцевой клапан изолирует насос от верхней трубы, так что песок не может легко осаждаться в насосных трубах и поршнях, что приводит к образованию песчаных карт: с другой стороны, поскольку скважинная жидкость, выделяемая кольцевым клапаном, может промывать место осаждения песка, она может применяться к добыче скважин с определенным содержанием песка.
В нижней части насоса с пневматическим стержнем в основной части одностороннего клапана под неподвижным клапаном установлен превенторный односторонний клапан, состоящий из сквозного стержня, сиденья одностороннего клапана, одностороннего клапана, патрона и пружинного сиденья. Седло одностороннего клапана закреплено в основной части одностороннего клапана через верхний разъем одностороннего клапана, обратный клапан размещен на пружине, а пружина - на пружинном сиденье в верхней части нижнего соединения. Закрытый конец одностороннего клапана для верхнего конца - это стол или конус, середина - цилиндр большого диаметра, нижний конец - геометрия цилиндра малого диаметра, на цилиндре большого диаметра - длинная канавка, соединенная с внутренним концом от стола или верхнего конца конуса, а на внешней поверхности большого цилиндра - выпуклый стол, который позволяет одностороннему клапану находиться посередине корпуса одностороннего клапана. Предназначен для выполнения насосных работ по проверке скважин без давления и уменьшения загрязнения пласта поступающей и поступающей жидкостью при эксплуатации скважин под давлением. Эта практическая модель для принятия вышеупомянутой структуры имеет следующие преимущества: можно без специального наземного оборудования для достижения работы насоса для контроля скважины без давления, снизить эксплуатационные расходы; Надежное уплотнение, может эффективно устранить явление газового замка в процессе откачки нефти, увеличить антигазовую функцию насоса, повысить эффективность насоса и может адаптироваться к добыче песчаных скважин и наклонных скважин.
Добро пожаловать в друзья, которые хотят решить такие проблемы, как низкопроницаемые залежи нефти, высокое соотношение нефти и газа к сырой нефти, добыча наклонных скважин, проконсультируйтесь с нашими противогазовыми насосами, и наша продукция уже достигла хороших результатов в практическом применении, если вы хотите узнать конкретные данные, пожалуйста, оставьте нам сообщение в любое время! Ждем Ваших запросов!
